Conectar Link G4 a AiM MXL

Mensaje por InSoMnIa » Vie, 12 Jun 2015 10:50

El funcionamiento es siempre similar con la comunicación serie, en este caso debemos conectar intercambiados el envío TX con la recepción RX entre las dos partes (el PIN 5 con el 6 y el 6 con el 5), no hace falta ningún adaptador para las centralitas Link G4 ni G4+ se conectan directamente:

Imagen

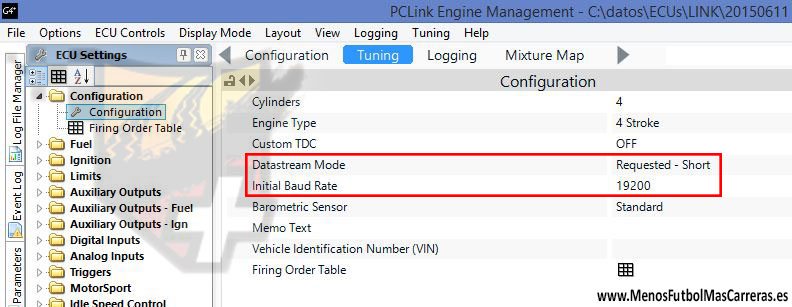

Debemos habilitar en la configuración de la centralita mediante PCLink la configuración de salida de datos de la siguiente forma:
  • Datastream Mode: Requested - Short
    Initial Baud Rate: 19200
Imagen

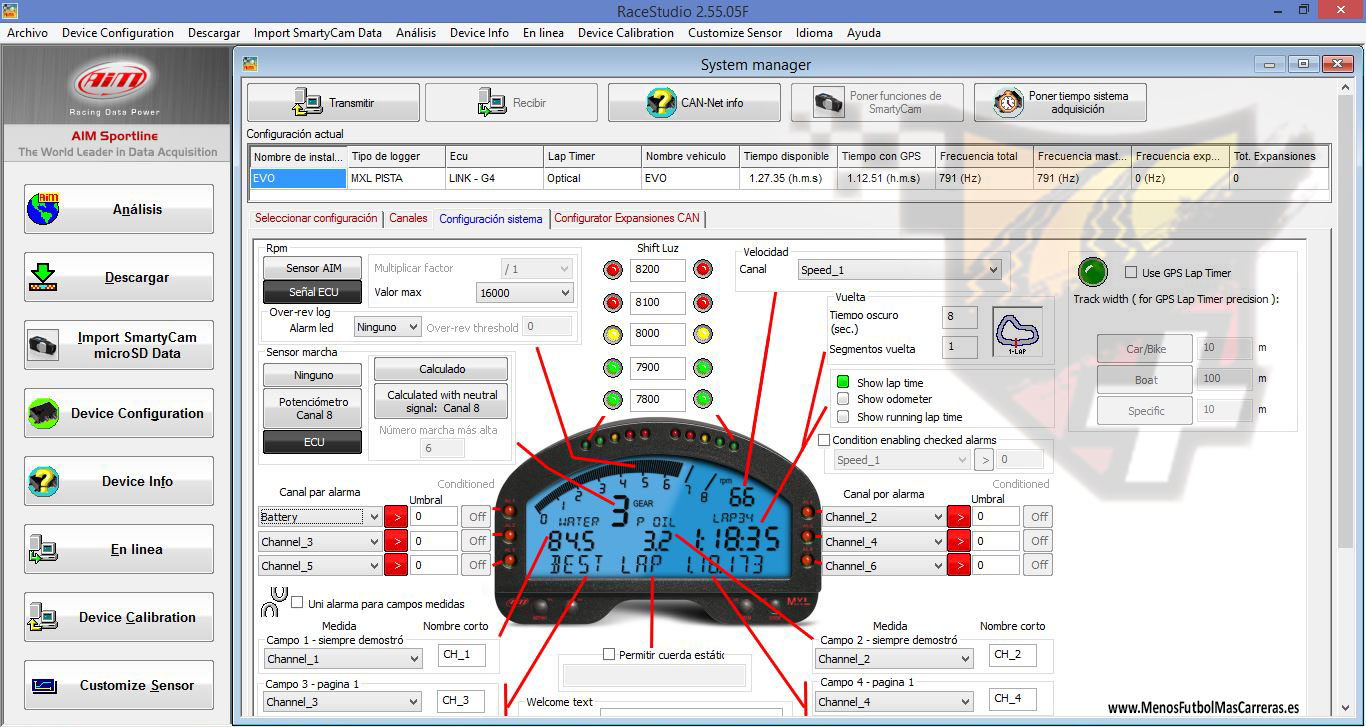

Y con el Race Studio de AiM configuraremos el origen de los datos seleccionando al fabricante LINK y el modelo G4:

Imagen

La configuración del resto de parámetros de la pantalla, alertas, luz de cambio, GPS... a gusto del piloto, pilotillo, muñones ::feliz1::

En la que probamos nosotros no era posible tener conectado el ordenador a la ECU y la salida de la pantalla al mismo tiempo, imagino que no tiene suficiente capacidad para las dos conexiones, con lo que si realizas modificaciones en la centralita sobre el coche, no puedes visualizar al mismo tiempo los datos en la AiM.
Imagen
