Prototipo BMW E30 325 - chasis tubular

[osr]

Kaixo!
Aquí os dejamos el proceso de construcción de nuestro proyecto, un prototipo de chasis tubular construido con piezas de BMW e30 del 86, 170cv y diferencial autoblocante. Como se puede comprobar hemos modificado todas las piezas posibles para reducir costes. Pesa unos 630kg.

Desmontando el coche original

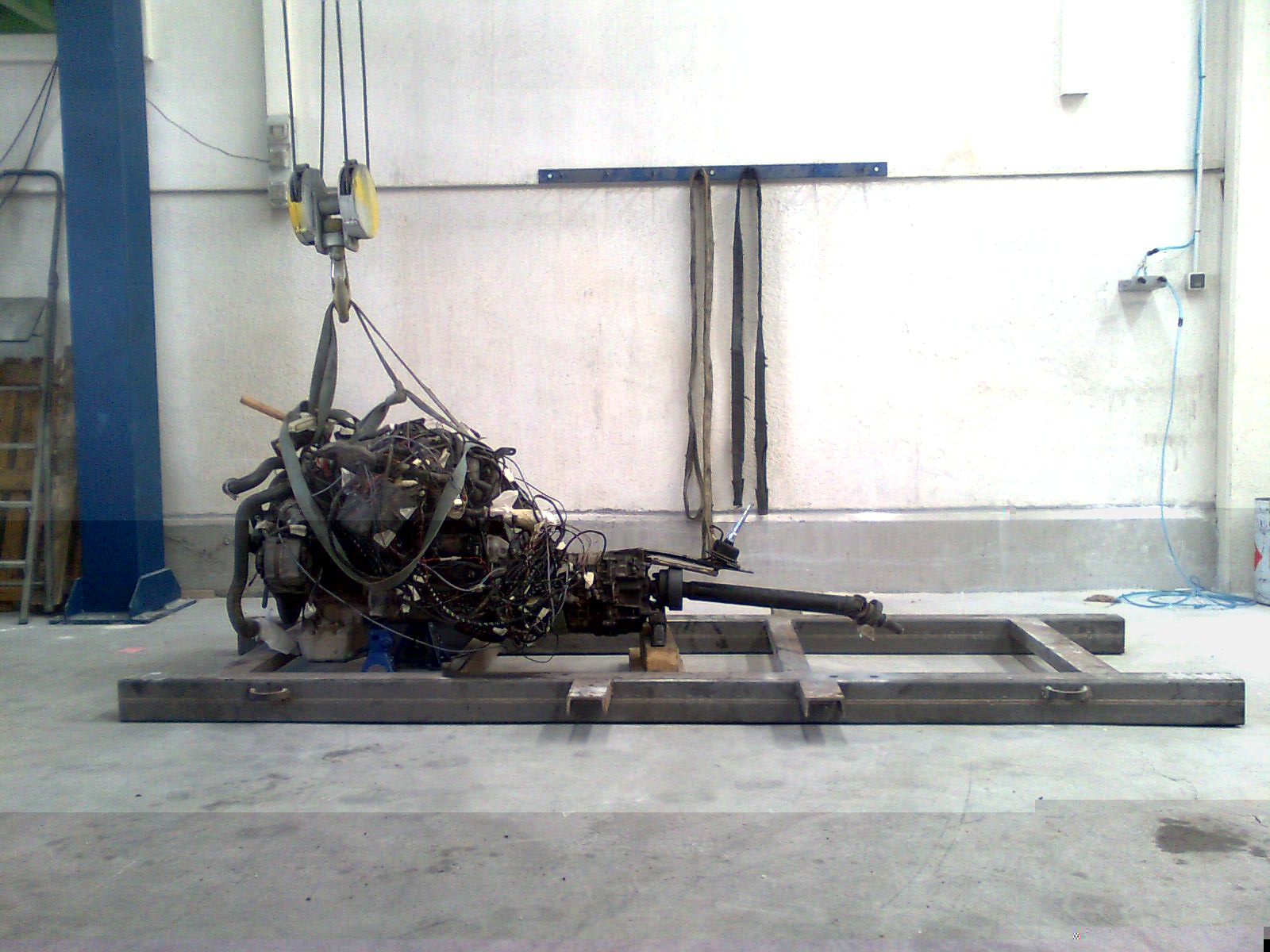

Tomando medidas


Primera presentación de las piezas



Empezando en una nueva nave


[osr]

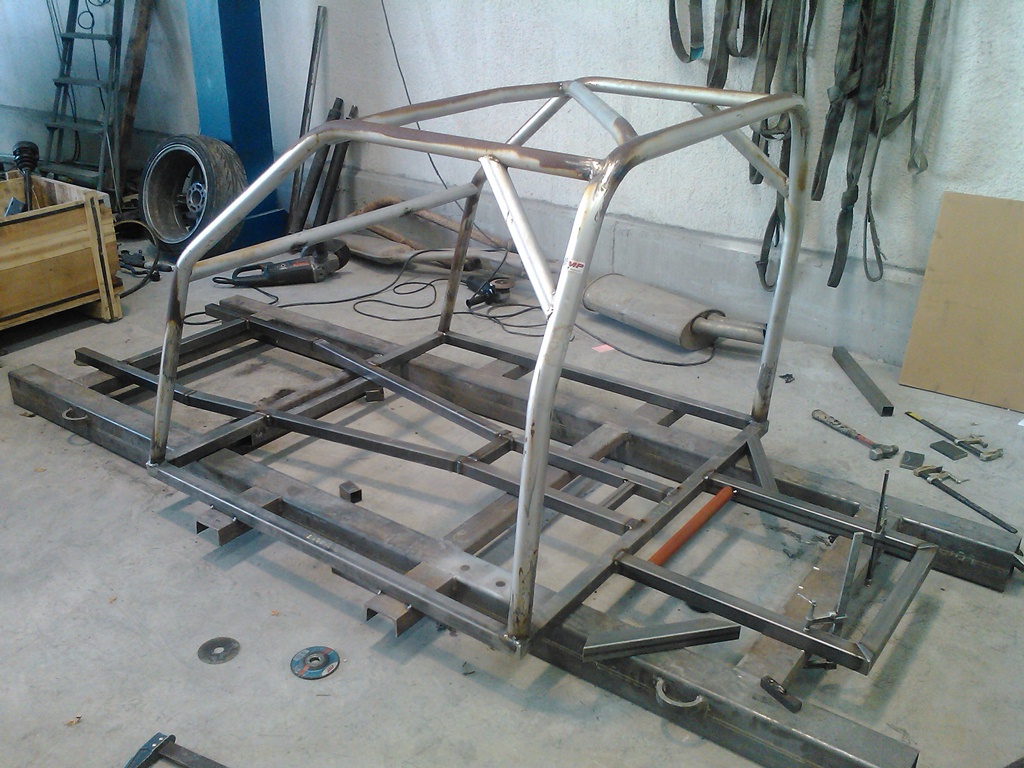

Soldando la base del chasis

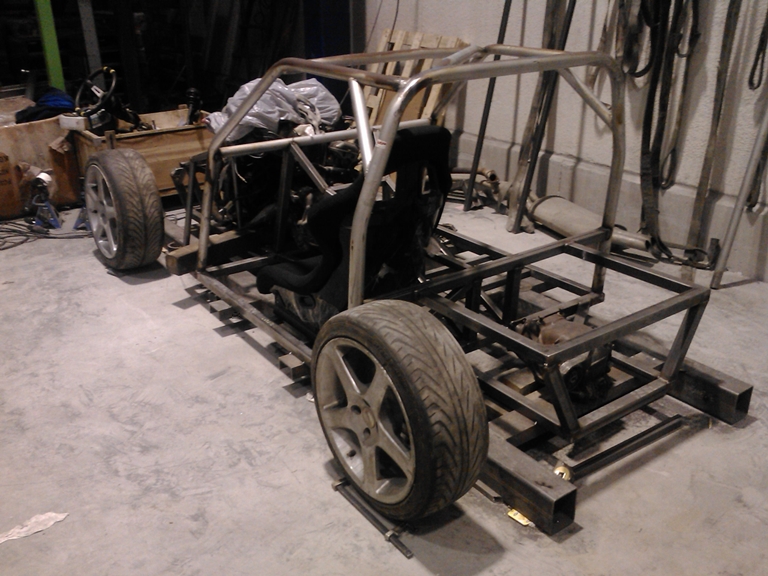

Presentando las ruedas


[osr]



Chasis completado



[osr]

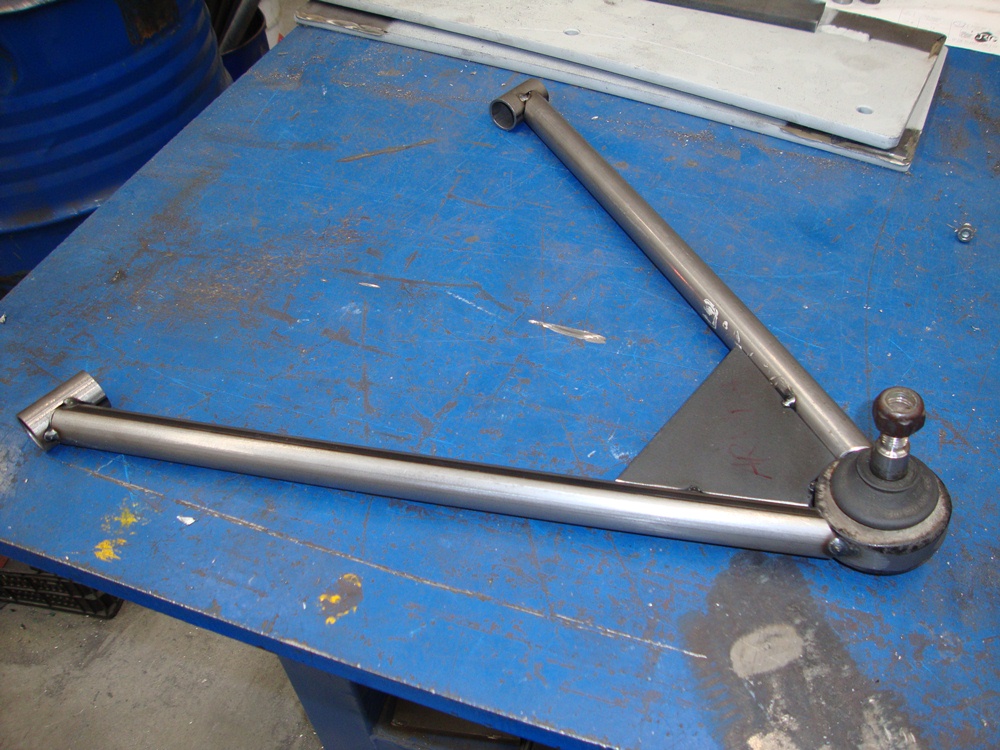

Base para los brazos





[osr]

Practicamente al completo


Chasis pintado



Manguetas modificadas



[fernandezgtc]

joooder menudo invento!!
me encanta
que envidia sana me dais al ver gente que hace este tipo de cosas
a ver si alguna vez lo veo en persona!!!

[osr]

Haciendo el bobo




Probando ergonomía

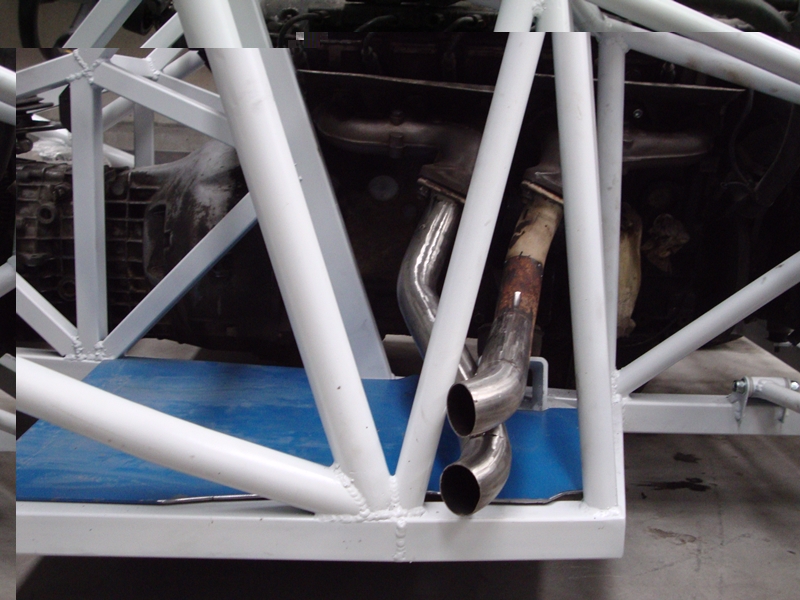

Fabricando el tubo de escape a partir del original


[osr]

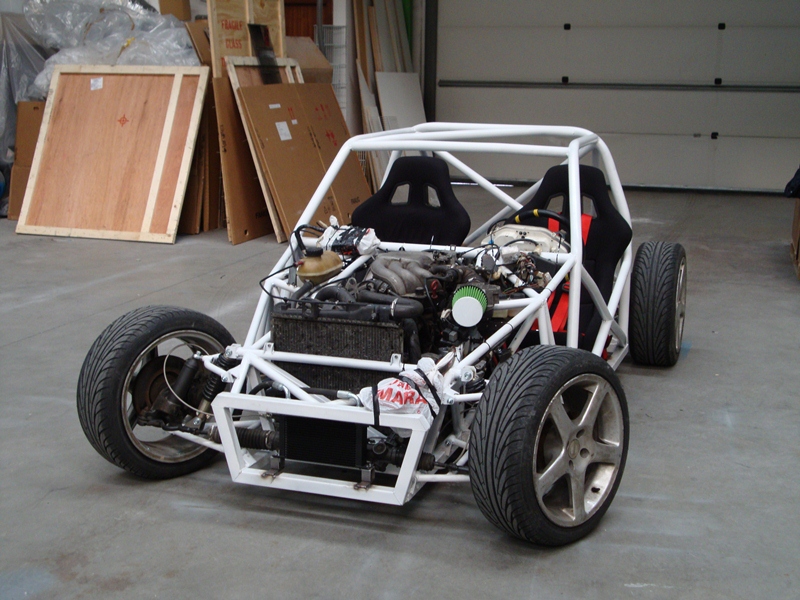

Terminado. El día de la primera prueba en el polígono

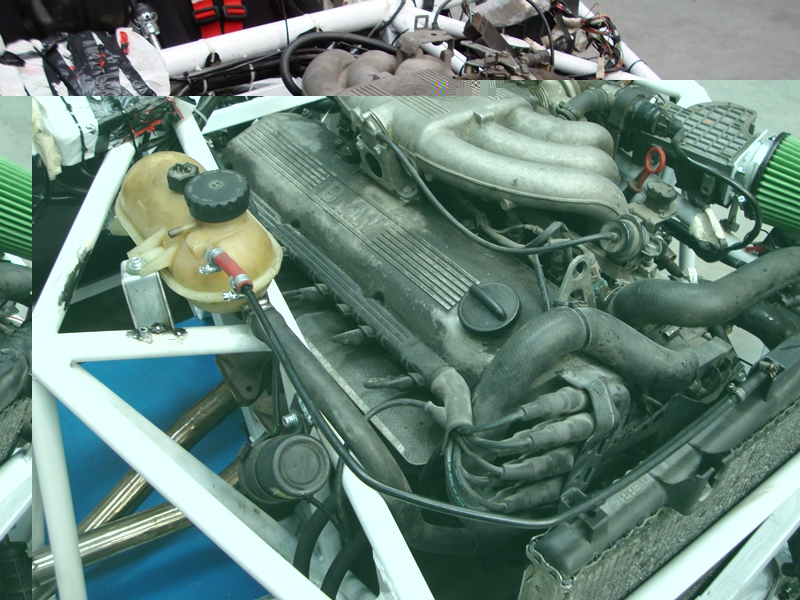

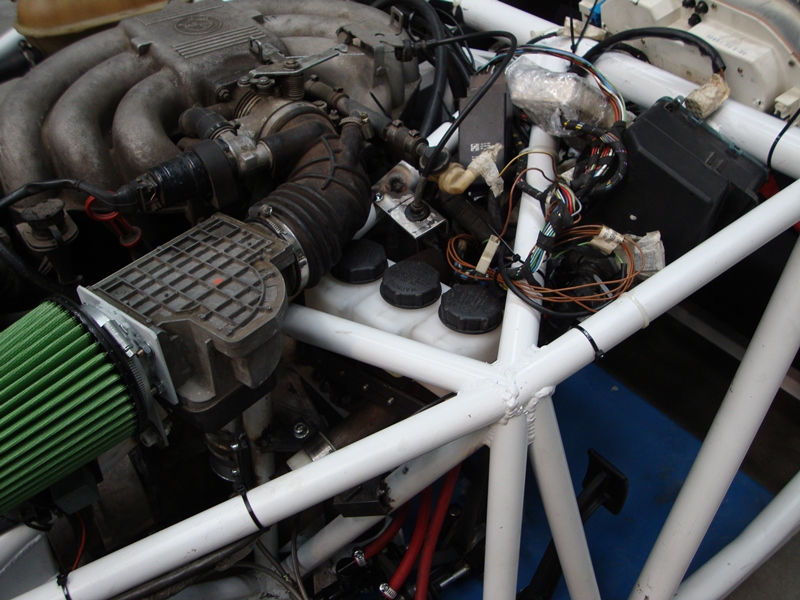

Motor BMW e30 325i del 86´


Interior en alcántara!



[osr]


Transmisión a medida cortando la original

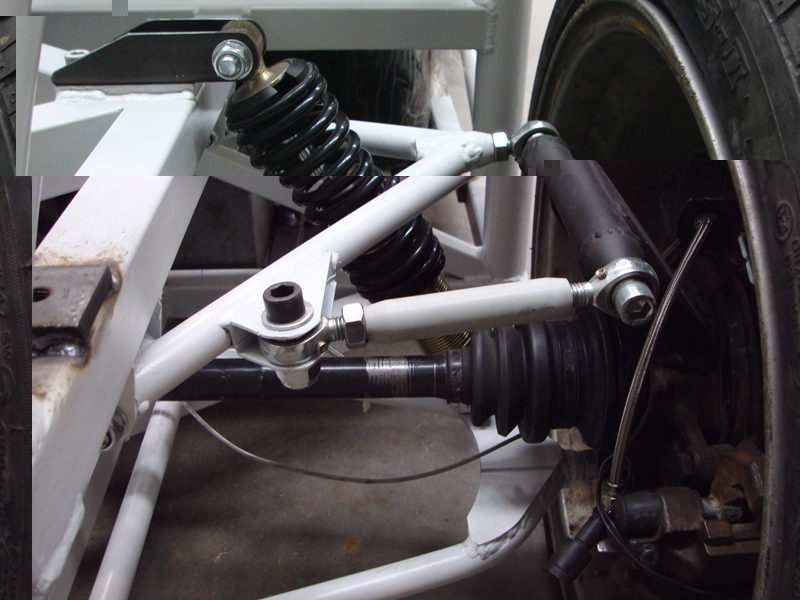

Brazo trasero, mangueta original modificada


[osr]

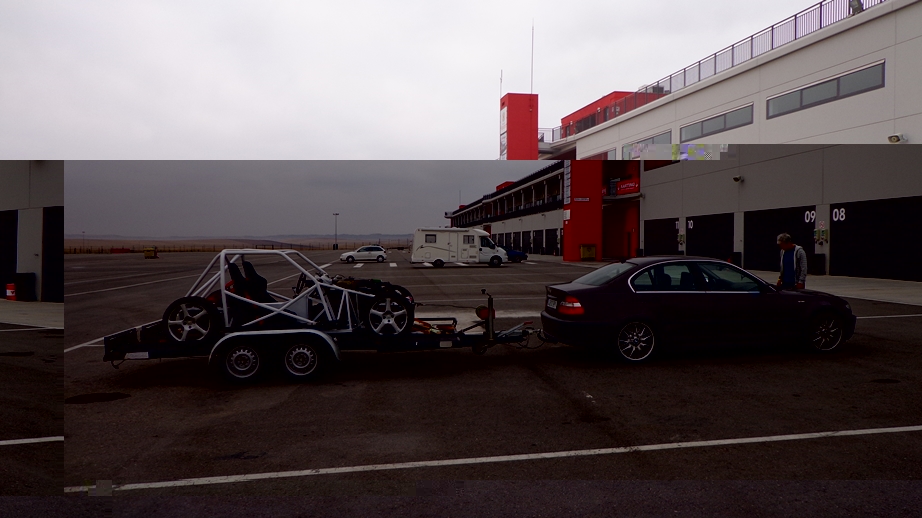

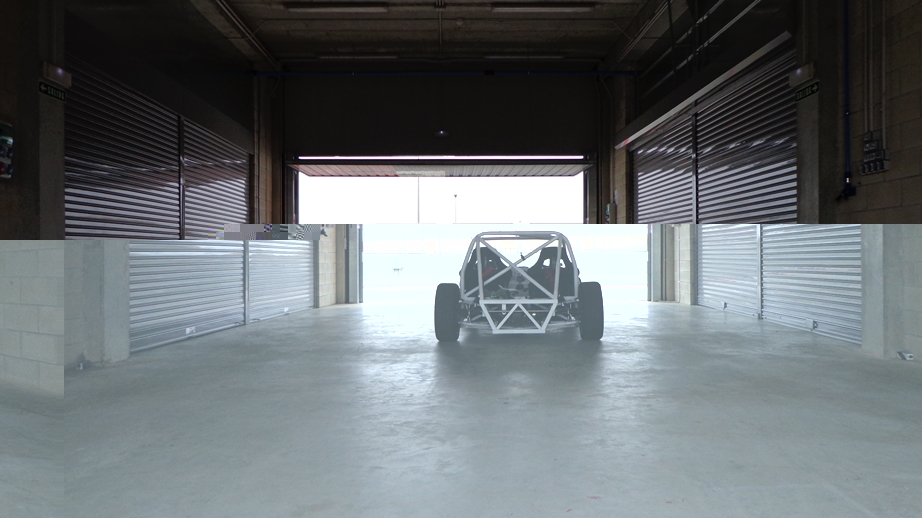

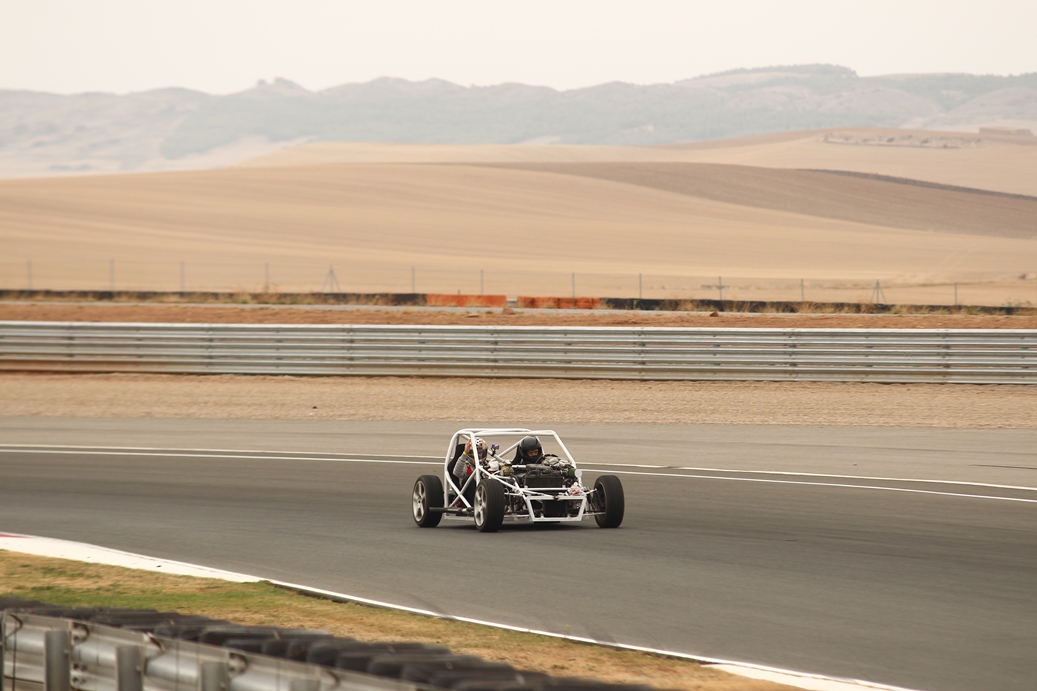

El día D, en el circuito de Navarra




Foto tomada por Javier de mzweb



[osr]

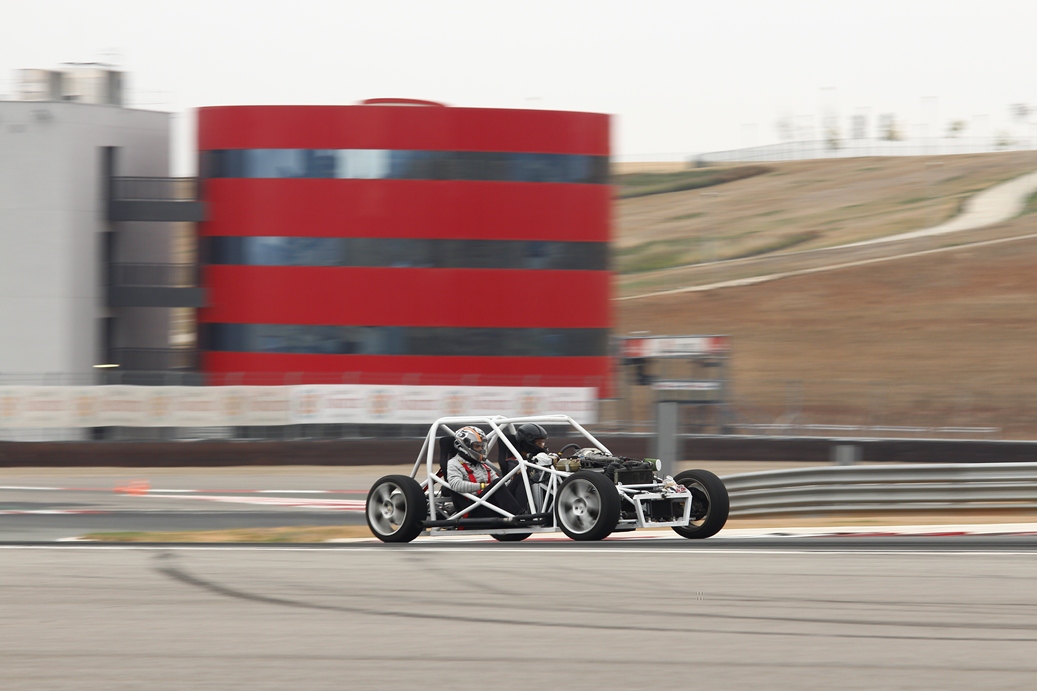

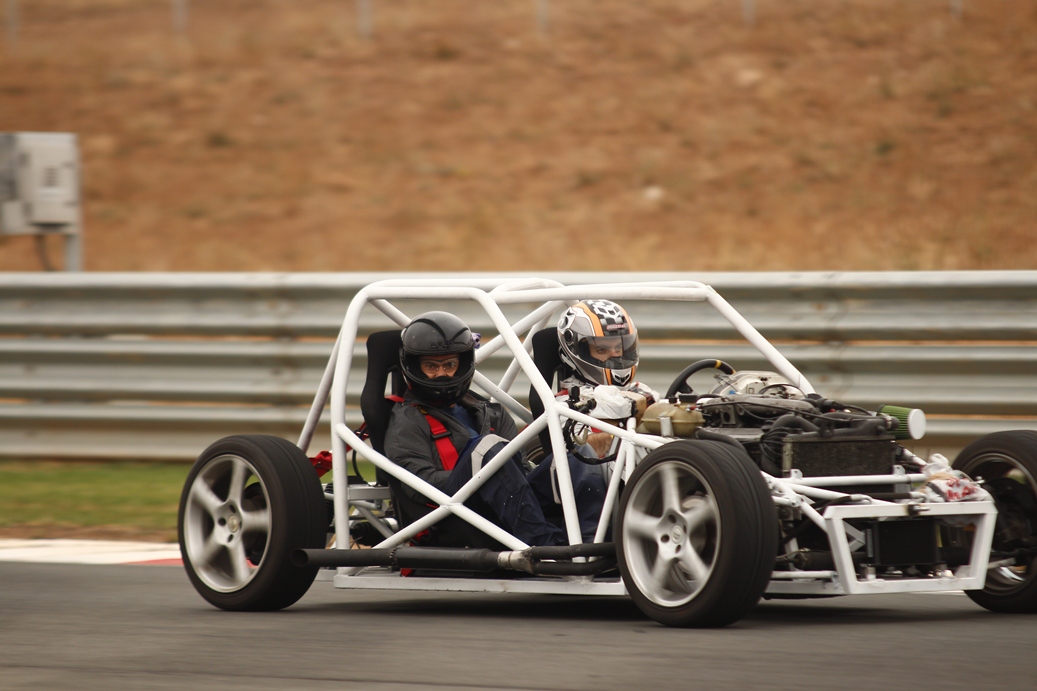

Más fotos en el circuito de Navarra






[fran]

j*der que currada!!!!!

impresionante trabajo. animo, voy a seguir muy de cerca este post

[InSoMnIa]

Si señooor, esperamos esos planos jejejeje ;D

[golo]

Impresionante currada. ¿Alguien dijo Ariel Atom? Jeje.
¿Qué tal las primeras impresiones del circuito?

[Loler]

madre mia qe bonito! buen proyecto! :D

[mostazu]

que guapo ,que currada
A Ver si lo vemos

[gaizka]

buff,valla aparato,a ver si se deja ver por algun circuito cercano.ja,ja

[osr]

Buenas a todos!
Os dejamos el link de nuestra página web por si alguien quiere echar un vistazo
www.osracing.es
Saludos!!

[osr]

Buenas a todos!
Hace tiempo que no colocamos nada nuevo sobre el proyecto pero es que no paramos.
El proyecto sigue adelante pero ahora estamos dándole caña a la carrocería.
La idea es fabricar este diseño

[osr]

Como fabricarlo a mano supondría mucho trabajo primero nos hemos hecho una máquina de CNC para que nos mecanice el modelo en espuma de poliestireno
